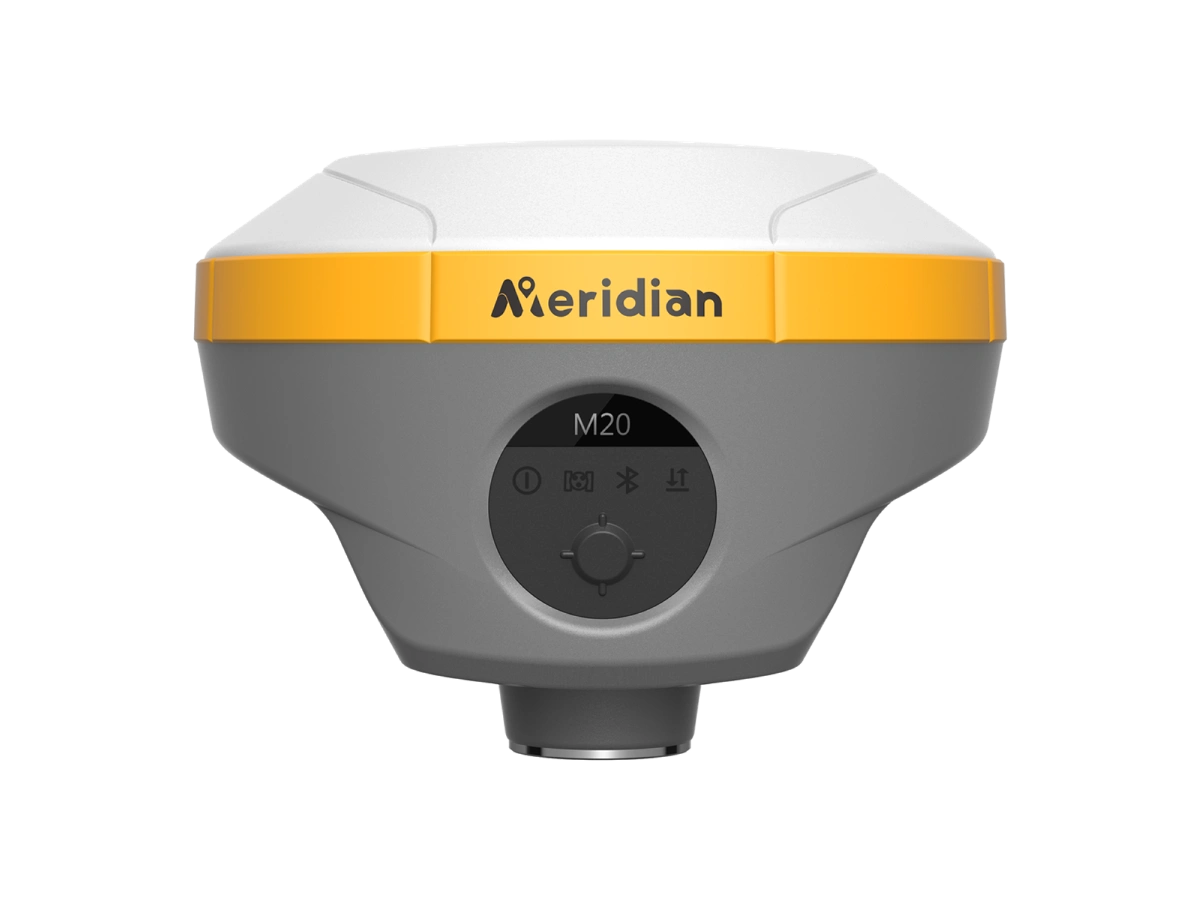

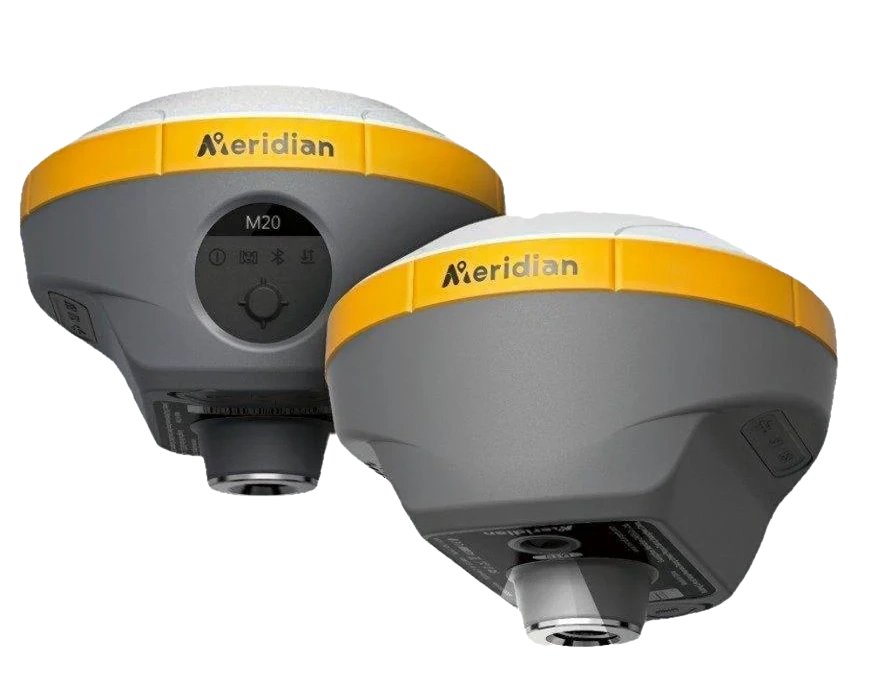

Meridian M20 GNSS RTK — інноваційний прилад із оновленою HD‑камерою, IMU та інтегрованим 4G. Працює без калібрування, тож робочі процеси рухаються швидше. Компактний і легкий корпус робить M20 практичним вибором для інженерів у полі: від винесення в натуру до зйомки і підвищення точності позиціонування.

Замовити





AR‑винесення в натуру

Візуальне позиціонування накладає проектні файли на реальну сцену, тож знаходити точки простіше й швидше. Високопродуктивна HD‑камера разом із точним відстеженням сигналу дає високу точність. 360‑градусне AR‑винесення безшовно перемикається між ручним контролером і ровером, забезпечує швидку та чітку роботу на місці.




Довша автономність

До 26 годин роботи від одного заряду. Цього вистачає на повний робочий день, а дані зберігаються безпечно, без ризику втрати через розряджений акумулятор.

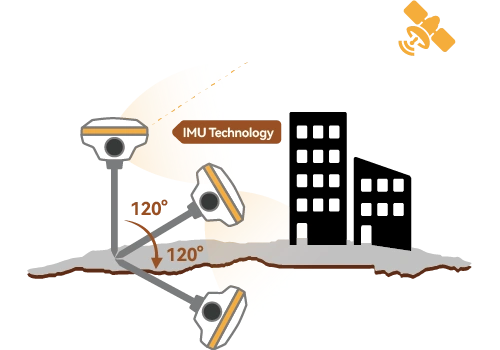

Без калібрування

IMU з кутом 120° працює без потреби в калібруванні, дає стабільність і високу точність у компактному корпусі. Завдяки цьому M20 дістається туди, куди звичайні RTK‑системи часто не можуть, і відкриває нові сценарії використання.

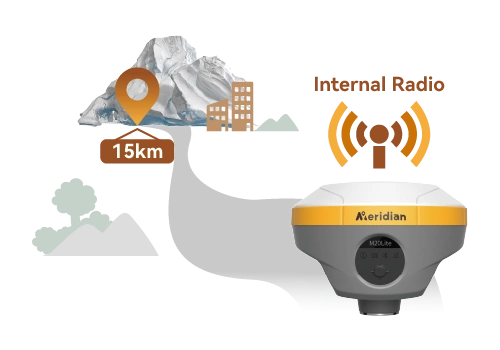

Велика робоча відстань

Вбудоване радіо з протоколом MeridianLink забезпечує радіус роботи до 15 км і додає гнучкості. Зовнішнє радіо не потрібне, тож комплект легший, простіший і зручніший у полі, а продуктивність вища.

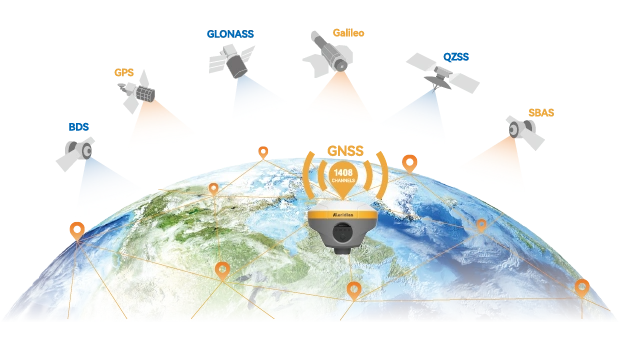

Повна підтримка сузір’їв

Підтримуються BDS, GPS, GLONASS, Galileo, QZSS і SBAS. 1408 каналів забезпечують всебічне відстеження GNSS‑сигналів.

Технічні характеристики Meridian M20

Система

Система

Linux

GNSS сигнал

Канал

1408

BDS

B1I，B2I，B3I，B1C，B2a，B2b*

GPS

L1 C/A，L1C*，L2P(Y)，L2C，L5

GLONASS

L1，L2，L3*

GALILEO

E1，E5a，E5b，E6*

QZSS

L1C/A, L1C, L2C, L5, L6*

SBAS

L1, L5*

NavIC(IRNSS)*

L5

L-діапазон

B2b PPP (Тільки для Азіатсько-Тихоокеанського регіону)& HAS*

Формат даних

CMR, CMR+, RTCM2.X, RTCM3.X

Вихід даних

NMEA-0183, RINEX, TXT

Частота оновлення даних

До 20Гц

Час повторної захвату

<1с

Холодний старт

<40с

Позиціонування
Продуктивність

Одиночне позиціонування (RMS)

Горизонталь: 1.5м      |      Вертикаль: 3.0м

DGPS (RMS)

Горизонталь: 0.4м      |      Вертикаль: 0.8м

Реальний Кінематика (RMS)

Горизонталь: ±(8мм+1×1ppm)

Вертикаль: ±(15мм+1×1ppm)

Точність швидкості (RMS)

0.03м/с

Статична точність (RMS)

Горизонталь: ± (2.5мм+0.5ppm)

Вертикаль: ± (5мм+0.5ppm)

Точність часу (RMS)

20нс

Точність швидкості

≥0.03м/с

Точність компенсації нахилу

≤2см(Нахил до 60°, до 120°)

Частота оновлення IMU

200Гц

Зв'язок

Bluetooth

V5.2 Двосторонній режим. 2.4ГГц@+5дBm

WiFi

IEEE 802.11b/g/n

Стаціонарний зв'язок

LTE FDD: B1/3/5/7/8/20

LTE TDD: B38/40/41

UMTS/HSPA+: B1/8

GSM/GPRS/EDGE: 900/1800 МГц

Сховище

До 64ГБ

Внутрішнє радіо

Потужність передачі: 1Вт (27 дБм +1.5 дБ) або 2 Вт (32 дБм +1.5 дБ)

Частота: 410~470МГц

Протокол: SOUTH, TRIMTALK 450S, TRIMMK Ⅲ, TRANSEOT,SATEL,MERIDIANLINK

Повітряна швидкість передачі: 9600, 19200,11000

Акумулятор

Технічні характеристики

7.2В, 6600мАг літій-іонний акумулятор

Час роботи

RTK Ровер: до 26 годин (Типове споживання енергії)

Статичний: до 30 годин (Типове споживання енергії)

Зарядка

Підтримує USB PD 15В/2А (Підтримує адаптер швидкої зарядки)

Навколишнє середовище

Температура експлуатації

-40°C~+85°C

Температура зберігання

 -55°C~+85°C

Антисейсмічність

Падіння з 2м на бетон

Пилу та водостійкість

IP68

Фізичні

AR Камера

5 МегаПіксель, Великий кут огляду, Підтримує живу зйомку

I/O Інтерфейс

1× USB тип-C порт; 1 × SMA антена; 1× SIM-картка; 1 × 5 пін LEMO порт

Розміри

119мм×119мм×76мм

Вага

662г
